スカイクリーン＆洗浄機
SKY CLEAN & CLEANING MACHINE
高性能な洗浄剤と洗浄機を組み合わせた御提案
安心・安全・安価な洗浄機
『スカイクリーン』と組み合わせたシステムです。
♦炭化水素系 全自動型洗浄機
超音波洗浄槽＋減圧ベーパー/真空乾燥槽
（籠搬送機構コンベア付き）全自動型洗浄機です。
蒸留再生器を内蔵しており、洗浄剤のリサイクルが行えます。
スカイクリーン ＭＤ・ＭＫ・ＭＸ・ＭＦ・ＭＡシリーズに対応しています。
洗浄槽の大きさ、超音波発信器の仕様等 自由にお選びいただけます。
洗浄機の流れ方向、コンベアのストック個数、コンベアを連結して連続運転等、お客様の工程に合わせた御提案をさせていただきます。
炭化水素系全自動型洗浄機動画
投入コンベア → 第１槽
洗浄槽（脱気超音波洗浄）
乾燥槽 → 取出コンベア
炭化水素系全自動型洗浄機 Basic型 フロー図
※ 一部省略している回路系統もございます点、ご了承願います。
角カゴ(例）
300×400×H200mm
回転カゴ(例）
Φ265×L350mm
炭化水素系全自動型洗浄機 タクトタイム短縮型 フロー図
タクトタイムが長くなる【ベーパー洗浄 / 真空乾燥槽】を２式備えることで、タクトタイム短縮化が行えます。
第２槽 リンス洗浄後に、第３Ａ槽又は第３Ｂ槽交互に振り分けて、第３槽の必要時間を約半分にすることができます。
※ 一部省略している回路系統もございます点、ご了承願います。
♦炭化水素系 手動型洗浄機
炭化水素系手動型洗浄機 Basic型 フロー図
コンベアや搬送機構を除き、
それ以外の機能はそのまま、
洗浄槽を追加することもできます。
※ 一部省略している回路系統もございます点、ご了承願います。
♦炭化水素系 ワンバス型洗浄機
【 洗浄籠投入→ 液はり →「粗洗浄」→ 液抜き、液はり →「リンス洗浄」→「ベーパー洗浄/真空乾燥」→ 洗浄籠取出 】
全行程を１つの槽で処理するワンバス型洗浄機です。上記横並び３槽と同じ機能を備えています。
投入から取出まで、全行程タクトが約15分と長めになりますが、逆手にとれば他の作業と洗浄の兼務ができます。
洗浄機が安価なことと、省設置スペースも特長、オプションでストックコンベア及び籠自動投入取出機構も取付可能です。
炭化水素系洗浄機 ワンバス型 フロー図
機能をそのままに、
全行程を１槽で処理します。
省設置スペースな洗浄機です。
蒸留再生器も内蔵型のオールインワン構造です。
※ 一部省略している回路系統もございます点、ご了承願います。
炭化水素系ワンバス型洗浄機動画
① 洗浄籠投入、扉閉
② 粗洗浄用洗浄液液入れ
③ 洗浄液排出、洗浄液は貯液槽へ
④ 減圧ベーパー洗浄
⑤ 真空乾燥
⑥ 大気開放、洗浄籠取出し
♦炭化水素系 手動型洗浄機
手動型洗浄機
超音波洗浄槽＋熱風乾燥槽 手動洗浄機
別置き蒸留再生機と接続して、洗浄剤のリサイクルが行えます。
スカイクリーン ＭＤ・ＭＫ・ＭＸ・ＭＦ・ＭＡシリーズに対応しています。
洗浄槽の大きさ、超音波発信器の仕様等 自由にお選びいただけます。
※ 一部省略している回路系統もございます点、ご了承願います。
洗浄機動画
♦炭化水素系 蒸留再生機・単槽小型洗浄機

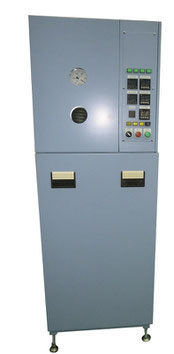

蒸留再生機
蒸留再生能力
- 20～40 L/時間
- 60～100 L/時間
- 150～200 L/時間
- 220～400 L/時間
洗浄剤ごとに蒸留再生機仕様を御提案させていただきます。
スカイクリーン ＭＤ・ＭＫ・ＭＸ・ＭＦ・ＭＡ 各種シリーズ毎対応機種をご案内させていただきます。
単槽小型洗浄機
様々な洗浄液に対応する
単槽超音波洗浄機
本ユニット１台のみで、ご使用も可能ですが、複数台並べてのご使用もいただけます。
＜概略仕様＞
洗浄籠仕様：
300×300×H200mm
超音波仕様：
28KHz 500W
40KHZ 500W
どちらかを選択
洗浄液温度実測値表記、
警報温度異常用接点付き、
冷却水による冷却水配管
1/4接続口
